我們在進行家庭裝修時候，就必須涉及到電線電路安裝，而電線的材料及安裝施工都有關系到以后家庭的用電安全，為達到用電安全及施工順利，下面就跟金環宇電線小編一起來看看電線安裝常識吧!
1、設計布線時，執行強電走上，弱電在下，橫平豎直，避免交叉，美觀實用的原則。
2、開槽深度應一致，一般是PVC管直徑+10MM。
3、電源線配線時，所用導線截面積應滿足用電設備的最大輸出功率。一般情況，照明1.5平方，插座2.5平方，空調4.0平方，進戶線10.0平方。
4、暗線敷設必須配阻燃PVC管。插座用SG20管，照明用SG16管。當管線長度超過15m或有兩個直角彎時，應增設拉線盒。天棚上的燈具位設拉線盒固定。
5、PVC管應用管卡固定。PVC管接頭均用配套接頭，用PVC膠水粘牢，彎頭均用彈簧彎曲。暗盒，拉線盒與PVC管用鑼接固定。
6、PVC管安裝好后，統一穿電線，同一回路電線應穿入同一根管內，但管內總根數不應超過8根，電線總截面積(包括絕緣外皮)不應超過管內截面積的40%。
7、電源線與通訊線不得穿入同一根管內。
8、電源線及插座與電視線及插座的水平間距不應小于500mm。
9、電線與暖氣、熱水、煤氣管之間的平行距離不應小于300mm，交叉距離不應小于100mm。
10、穿入配管導線的接頭應設在接線盒內，線頭要留有余量150MM，接頭搭接應牢固，絕緣帶包纏應均勻緊密。

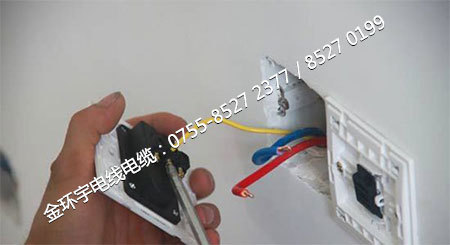

11、安裝電源插座時，面向插座的左側應接零線(N)，右側應接相線(L)，中間上方應接保護地線(PE)。保護地線為2.5平方的雙色軟線。
12、當?shù)鯚糇灾卦?kg及以上時，應先在頂板上安裝后置埋件，然后將燈具固定在后置埋件上。嚴禁安裝在木楔、木磚上。
13、連接開關、螺口燈具導線時，相線應先接開關，開關引出的相線應接在燈中心的端子上，零線應接在螺紋的端于上。
14、導線間和導線對地間電阻必須大于0.5MΩ。
15、電源插座底邊距地宜為300mm，平開關板底邊距地宜為1300mm。掛壁空調插座的高度1900MM。脫排插座高2100MM，廚房插座高950MM，掛式消毒柜1900MM，洗衣機1000MM。電視機650MM。
16、同一室內的電源、電話、電視等插座面板應在同一水平標高上，高差應小于5mm。
17、每戶應設置強弱電箱，配電箱內應設動作電流30MA的漏電保護器，分?jǐn)?shù)路經過控開后，分別控制照明，空調，插座等?？亻_的工作電流應與終端電器的最大工作電流相匹配，一般情況下，照明10A，插座16A，柜式空調20A，進戶40-60A。
