什么是線電壓和相電壓?兩者有什么區別?
-
來源：金環宇電線發布日期：2019-09-27 16:39
線電壓指的是多相供電系統中任意兩相之間的電壓，我們常見的是三相供電系統，以三相電為例：三相電中有A相B相C相，A相B相C相任意兩相之間的電壓就是線電壓;交流電中的線電壓是380V，如果是星型連接的話，那么線電壓就是相電壓的√3倍，如果是三角形連接，那么電源的線電壓等于相電壓;
相電壓，對于交流電來說，相電壓就是A相B相C相中的任意一相與與零線(N線)之間的電壓，電壓值是220V，三相交流電中有三個相電壓，這三個相電壓的電壓值相等，頻率相同，相互間的相位差是120°;

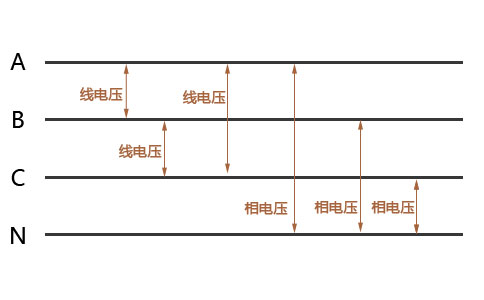

線電壓和相電壓
這個也就是380V/220V的供電系統，這種供電也是我們國家使用的供電方式，而我們居民用電的供電系統也是380V/220V的供電系統，居民用電常用的接地系統是TN-S系統或者是TN-C-S系統。
線電壓和相電壓的區別：
遠距離輸送電過程中，電壓越高，損耗就越低，這就是國家為什么一直在研究超高壓輸送電的原因(I=U/R)。一般高壓輸送電到終端用戶端，再通過降壓變壓器降為市電220V/380V供給不同的用戶。
于三相四線制的電網中，三根相線中任意一根與零線間的電壓成為相電壓;三根相線中任意兩根之間的電壓成為線電壓。三相電壓的相位相差120度，線電壓是兩個相的相電壓的矢量和，線電壓和相電壓的大小關系為：線電壓=根號3倍的相電壓，即380V=根號3倍220V(不好意思，頭條上傳不了公式的數學根號3)。
兩相電接在正在運行的三相電機上，電機任然可以工作，這就是我們常說的電機缺相運行，但是這樣的方式很容易把電機燒壞。三角形接法的三相電機缺相后，電機的輸出功率也會變成原來三相電供電時的三分之二，另外兩個繞組只提供三分之一的功率，如此就造成了三相不平衡，電流不平衡，電流不平衡，電機當然更容易燒壞。
拓展閱讀：
千瓦和度：電功率是用電設備兩端電壓和通過電流的乘積，即P=UI,千瓦是電功率的單位。我們所用的一些家用電器銘牌上標注的都是指用電器的電功率，比如空調的功率是1.5千瓦等等。度：是人們比較泛泛的稱呼，我們平時關于電工的“度”是電能的單位，1千瓦時=1度。
單相負荷與三相負荷：在負荷計算中，單相用電設備應均衡分配到三相上，使各相的計算負荷盡量相近。單相負荷概括起來就是采用一根相線(俗稱火線)和一根工作零線(俗稱零線)一起給用電設備提供電源，使是做功。三相負荷概括起來就是采用三根相線給用電設備提供電源，使其做功。單相用電設備接于線電壓或相電壓時的負荷，相應地稱為線間負荷和相負荷。需要注意的是線間負荷和相負荷都屬于單相負荷。
平均額定電壓和額定電壓：平均額定電壓的出現只是為了短路計算，解除變壓器實際變比給計算帶來的繁瑣。計算短路電流時，由于線路首端短路情況最為嚴重，因此按線路首端電壓考慮，即短路計算電壓取比線路額定電壓高5%。需要注意的是潮流計算中用到的是額定電壓，而不是平均額定電壓，也就是說只是在短路計算中為計算方便引入平均額定電壓的概念，不可混淆。
