同軸電纜傳輸方式及同軸電纜傳輸什么信號
-
來源：金環宇電纜發布日期：2019-09-27 15:40
同軸電纜傳輸方式
同軸視頻有線傳輸?shù)姆绞街饕袃煞N：基帶同軸傳輸和射頻同軸傳輸，還有一種“數字視頻傳輸”，這里主要談談前兩類的技術原理。從工程應用角度看，重要的是掌握電纜的傳輸特性和傳輸設備的基本性能，更要特別注意的是線纜加傳輸設備共同組成的“視頻傳輸通道特性”。
射頻傳輸，也就是有線電視的成熟傳輸方式，是通過視頻信號對射頻載波進行調幅，視頻信息承載并隱藏在射頻信號的幅度變化里，形成一個8M標準帶寬的頻道，不同的攝像機視頻信號調制到不同的射頻頻道，然后用多路混合器，把所有頻道混合到一路寬帶射頻輸出，實現用一條傳輸電纜同里傳輸多路信號，在末端，再用射頻配器分成多路，每路信號用一個解調器解調出一個頻道的視頻信號。對一個頻道(8M)內電纜傳輸產生的頻率失真，應該由調制解調器內部的加權電路完成，對于各頻道之間寬帶傳輸頻率失真，由專用均衡器在工程現場檢測調試完成;對于傳輸衰減，通過計算和現場的場強檢測調試完成，包括遠程傳輸串接放大器、均衡器前后的場強電平控制;射頻多路傳輸對于幾公里以內的中遠距離視頻傳輸有明顯優勢。

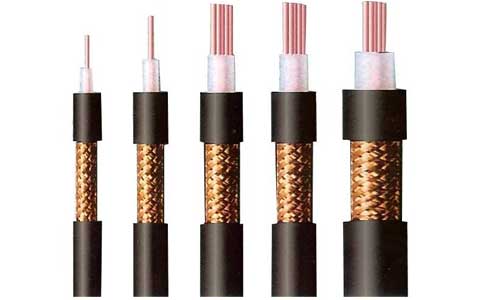

同軸電纜一般用射頻信號傳輸?shù)?。比如常見的閉路電視用同軸電纜，傳輸?shù)木褪巧漕l信號，所以常常也稱為射頻電纜。 當然同軸電纜的品種還是比較多的，比如我們常見的音頻、視頻電纜也都屬于同軸電纜，以前電信用的同軸電纜主要用于電話、電報通信，現在已經被光纜所取代了。
同軸視頻基帶傳輸：這是一種最基本，最普遍，應用最早，使用最多的一種傳輸方式，戲稱“是人就會做”的傳輸方式。實際上卻是了解最膚淺，技術進步最慢的一種傳輸方式。這里面技術進步慢又是主要因素。同軸電纜低頻衰減小，高頻衰減大，同樣也是人人都明白的道理，但射頻早在20多年以前就實現了多路遠距離傳輸，而視頻基帶傳輸卻長期停留在單路百八十米以下的水平上;監控工程中在降低對圖像質量要求情況下，也只能用到3、4百米。
同軸電纜傳輸什么信號
同軸電纜使用電信號來傳遞信息，電視信號就是用同軸電纜，所以只能是電信號。確切的說是模擬信號，電磁波。
