什么是架空線

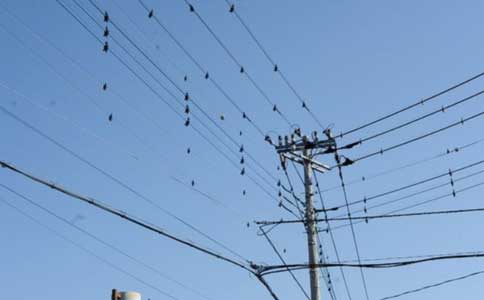

架空線是通過鐵塔、水泥桿塔架設在空氣中的導線，一般為裸導線。架空線造價低廉，但占用通道面積大，為目前主要線路型式。

架空線

架空線路由導線、“避雷線”、桿塔、絕緣子和金具等組成

導線：傳輸電能

避雷線：將雷電流引入大地以保護電力線路免受雷擊

桿塔：支持導線和避雷線

絕緣子：使導線和桿塔間保持絕緣

金具：支持，接續，保護導線和避雷線，連接和保護絕緣子。

一般都是高壓線采用架空線纜，高壓線因離地面很高，為了降低成本，因此，而選用裸線，如果是在地下或離建筑物很近的情況下，是必須選擇絕緣線纜的。高壓線中流過的電電壓很高，電流很大，容易發熱，會燒壞絕緣皮，甚至擊穿絕緣皮。

在高壓下，本來是絕緣的一些材料，如橡膠、塑料、干木材等也會變成導體，就不起絕緣作用了。如果還在高壓線上包絕緣皮，就要多花錢，白白浪費財和物。

高壓電線表面不包絕緣皮，把它吊在高高的鐵塔上，就可能由于和鐵塔接觸而漏電。為了防止這種現象，高壓電線總是吊在一長串絕緣很好的瓷瓶下面，使高壓線與鐵塔絕緣。

架空線：無絕緣、裸露的金屬導體，在空中架設，以絕緣子串固定在鐵塔上，以空氣為絕緣。主要優點：成本低。缺點是占用土地資源(線路走廊)較多，影響城市市容。

電力電纜：采用絕緣介質將金屬導體與外界隔離，敷設在地面或地下。主要優點，敷設較方便，占用土地資源較少，不影響城市市容。缺點是成本太高。就安全性方面來說，目前行內認為，由于材料和制造工藝等方面的原因，架空線的安全性優于電力電纜、其故障率也遠遠低于電力電纜。
