YJV、YJLV4芯4*4、6、10、16、25、50、70、95平方電纜直徑及載流量表
-
來源：金環宇電線電纜發布日期：2020-05-20 14:06
金環宇0.6/1KV YJV、YJLV4芯交聯電力電纜外徑、重量及載流量表
| 標稱截面(m㎡) | 電纜參考外徑 | 允許載流量(A) | 電纜參考重量(kg/km) | ||||
| 空氣中敷設 | 地埋敷設 | ||||||
| CU | AL | CU | AL | CU | AL | ||
| 4*2.5 | 11.8 | 28 | 22 | 37 | 29 | 211 | 124 |
| 4*4 | 13.0 | 37 | 29 | 47 | 37 | 283 | 182 |
| 4*6 | 14.2 | 47 | 39 | 59 | 48 | 376 | 225 |
| 4*10 | 16.7 | 65 | 50 | 79 | 60 | 567 | 314 |
| 4*16 | 19.1 | 84 | 65 | 100 | 78 | 829 | 424 |
| 4*25 | 23.2 | 110 | 87 | 130 | 100 | 1249 | 618 |
| 4*35 | 25.5 | 135 | 105 | 155 | 120 | 1689 | 804 |
| 4*50 | 27.2 | 170 | 130 | 185 | 140 | 2146 | 916 |
| 4*70 | 28.9 | 215 | 165 | 225 | 175 | 2944 | 1219 |
| 4*95 | 32.5 | 265 | 205 | 270 | 210 | 3903 | 1559 |
| 4*120 | 35.9 | 310 | 240 | 305 | 240 | 4967 | 1956 |
| 4*150 | 40.2 | 350 | 271 | 350 | 265 | 6133 | 2413 |
| 4*185 | 44.4 | 405 | 315 | 385 | 300 | 7600 | 3008 |
| 4*240 | 49.4 | 480 | 375 | 445 | 350 | 9743 | 3784 |
| 4*300 | 56.0 | 555 | 435 | 505 | 390 | 12271 | 4716 |
| 4*400 | 67.9 | 720 | 570 | 685 | 545 | 16248 | 6328 |

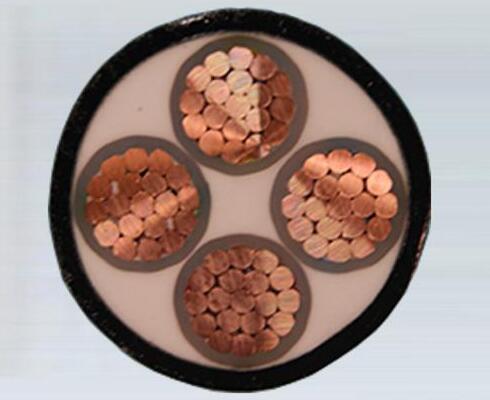

YJV4芯交聯電力電纜
金環宇0.6/1KV YJV、YJLV4芯交聯電力電纜產品使用特性
1、額定電壓Uo/U為0.6/1KV;
2、電纜導體的長期允許工作溫度為90℃;
3、電纜敷設溫度應不低于0℃，其最小彎曲半徑如下：
單芯電纜——無鎧裝20D，有鎧裝——15D;
多芯電纜——無鎧裝15D，有鎧裝——12D;
注(D為電纜外徑mm)。
