0.6/1KV VV、VLV3芯3*120、150、185、240、300、400平方電力電纜外徑、重量及載流量表
-
來源：金環宇電纜發布日期：2020-05-29 09:50
金環宇0.6/1KV VV、VLV3芯3*2.5-630平方聚氯乙烯絕緣聚氯乙烯護套電力電纜外徑、重量及載流量表
VV聚氯乙烯絕緣聚氯乙烯護套電力電纜
| 標稱截面(m㎡) | 電纜參考外徑 | 允許載流量(A) | 電纜參考重量(kg/km) | ||||
| 空氣中敷設 | 地埋敷設 | ||||||
| CU | AL | CU | AL | CU | AL | ||
| 3*2.5 | 11.9 | 22 | 17 | 29 | 23 | 194 | 147 |
| 3*4 | 13.8 | 29 | 23 | 38 | 30 | 274 | 199 |
| 3*6 | 14.9 | 37 | 29 | 47 | 37 | 348 | 235 |
| 3*10 | 17.6 | 52 | 40 | 65 | 50 | 529 | 335 |
| 3*16 | 19.9 | 68 | 53 | 85 | 66 | 740 | 432 |
| 3*25 | 23.7 | 91 | 71 | 110 | 86 | 1058 | 571 |
| 3*35 | 26.1 | 112 | 87 | 134 | 104 | 1382 | 705 |
| 3*50 | 26.4 | 133 | 103 | 159 | 124 | 1760 | 839 |
| 3*70 | 29.8 | 171 | 131 | 199 | 153 | 2364 | 1072 |
| 3*95 | 33.8 | 209 | 162 | 237 | 184 | 3158 | 1403 |
| 3*120 | 36.7 | 242 | 188 | 271 | 210 | 3921 | 1684 |
| 3*150 | 40.2 | 282 | 218 | 305 | 236 | 4868 | 2101 |
| 3*185 | 45.6 | 329 | 255 | 346 | 269 | 5952 | 2553 |
| 3*240 | 51.7 | 392 | 304 | 400 | 310 | 7713 | 3281 |
| 3*300 | 56.1 | 450 | 348 | 454 | 351 | 10004 | 4102 |
| 3*400 | 74.8 | 529 | 410 | 519 | 403 | 13827 | - |

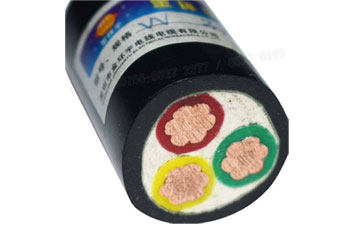

金環宇0.6/1KV VV、VLV3芯聚氯乙烯絕緣聚氯乙烯護套電力電纜
主要技術參數
電纜載流量計算條件：
環境溫：空中敷設為40℃，地埋敷設為25℃。
電纜導體工作溫度70℃。
電纜埋地敷設時，土壤熱阻系數g=1.0℃m/w，但尚未考慮電纜長期運行時由于水分遷移而導致土壤熱阻系數升高的現象。
電纜埋地敷設時，電纜與地面距離為700mm。
多根電纜敷設時，在空氣中和土壤中要分離敷設。
單芯電纜敷設時，若采用三角形排列則為“品”字形，若采用平面排列，電纜間的距離為2倍的電纜外徑。
