YJV、YJLV4+1芯10、16、25、35、50、95平方電纜外徑、重量及載流量表
-
來源：金環宇電纜發布日期：2020-05-20 14:10
金環宇0.6/1KV YJV、YJLV4+1芯交聯電力電纜外徑、重量及載流量表

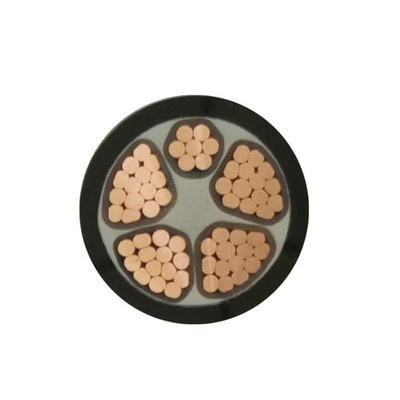

YJV4+1芯交聯電力電纜
| 標稱截面(m㎡) | 電纜參考外徑 | 允許載流量(A) | 電纜參考重量(kg/km) | ||||
| 空氣中敷設 | 地埋敷設 | ||||||
| CU | AL | CU | AL | CU | AL | ||
| 4*4+1*2.5 | 14.2 | 37 | 29 | 47 | 37 | 320 | 205 |
| 4*6+1*4 | 15.6 | 47 | 39 | 59 | 48 | 427 | 253 |
| 4*10+1*6 | 18.1 | 65 | 50 | 79 | 60 | 636 | 351 |
| 4*16+1*10 | 20.8 | 84 | 65 | 100 | 78 | 940 | 481 |
| 4*25+1*16 | 24.9 | 110 | 87 | 130 | 100 | 1441 | 722 |
| 4*35+1*16 | 27.1 | 135 | 105 | 155 | 120 | 1853 | 886 |
| 4*50+1*25 | 31.6 | 170 | 130 | 185 | 140 | 2616 | 1221 |
| 4*70+1*35 | 36.5 | 215 | 165 | 225 | 175 | 3578 | 1625 |
| 4*95+1*50 | 44.3 | 265 | 205 | 270 | 210 | 4843 | 2177 |
| 4*120+1*70 | 46.3 | 310 | 240 | 305 | 240 | 6110 | 2700 |
| 4*150+1*70 | 51.2 | 350 | 270 | 350 | 265 | 7421 | 3267 |
| 4*185+1*95 | 56.8 | 405 | 315 | 385 | 300 | 9191 | 4014 |
| 4*240+1*120 | 63.2 | 480 | 375 | 445 | 350 | 11763 | 5067 |
| 4*300+1*150 | 70.0 | 555 | 435 | 505 | 390 | 14595 | 6225 |
金環宇0.6/1KV YJV、YJLV4+1芯交聯電力電纜產品使用特性
1、額定電壓Uo/U為0.6/1KV;
2、電纜導體的長期允許工作溫度為90℃;
3、電纜敷設溫度應不低于0℃，其最小彎曲半徑如下：
單芯電纜——無鎧裝20D，有鎧裝——15D;
多芯電纜——無鎧裝15D，有鎧裝——12D;
注(D為電纜外徑mm)。
